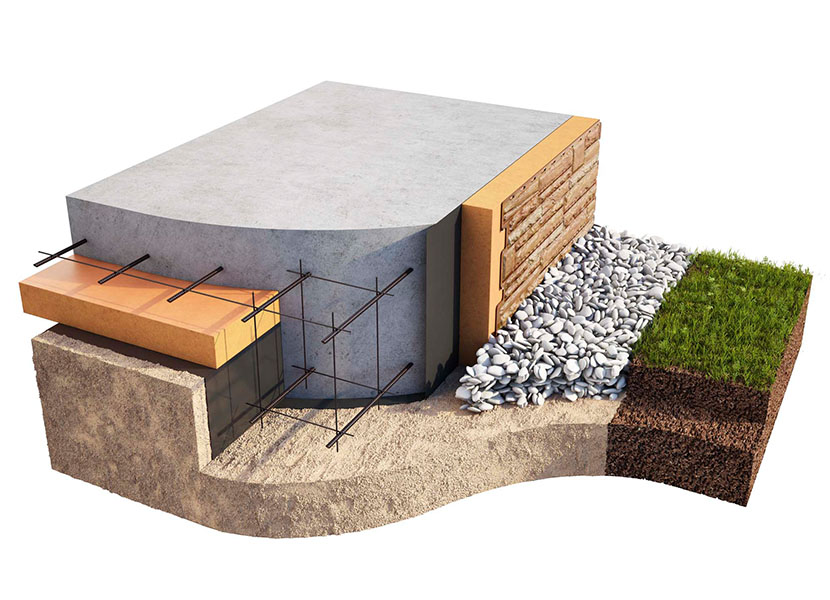

Фундаментом наших домов служит утепленная монолитная железобетонная плита высотой 200
миллиметров с ростверком.
2

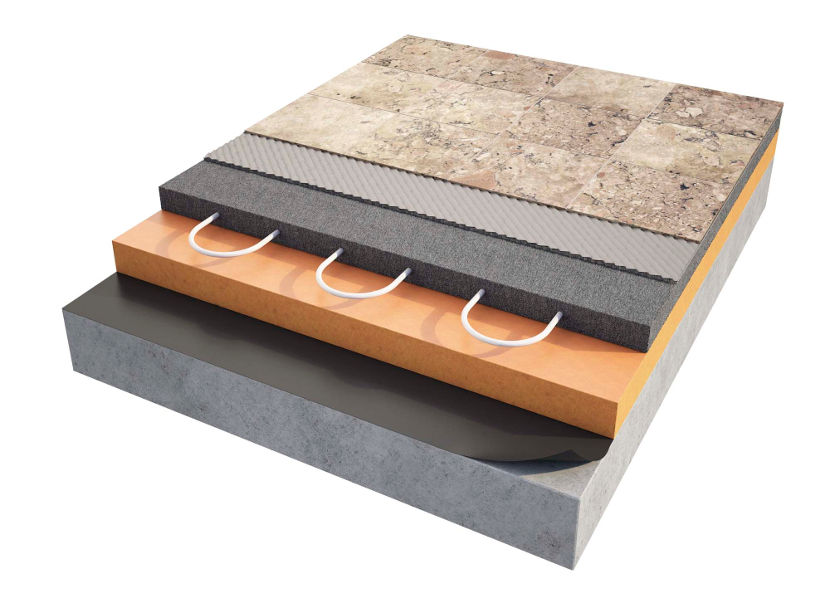

Устройство пола первого этажа
Плитка
Клей
Цементно-песчаная стяжка
Трубы
теплого пола
Утеплитель
Пленка гидроизоляции
Бетонная плита фундамента
Пол первого этажа выполняется по бетонному основанию фундамента с возможностью
устройства "теплого пола".
3

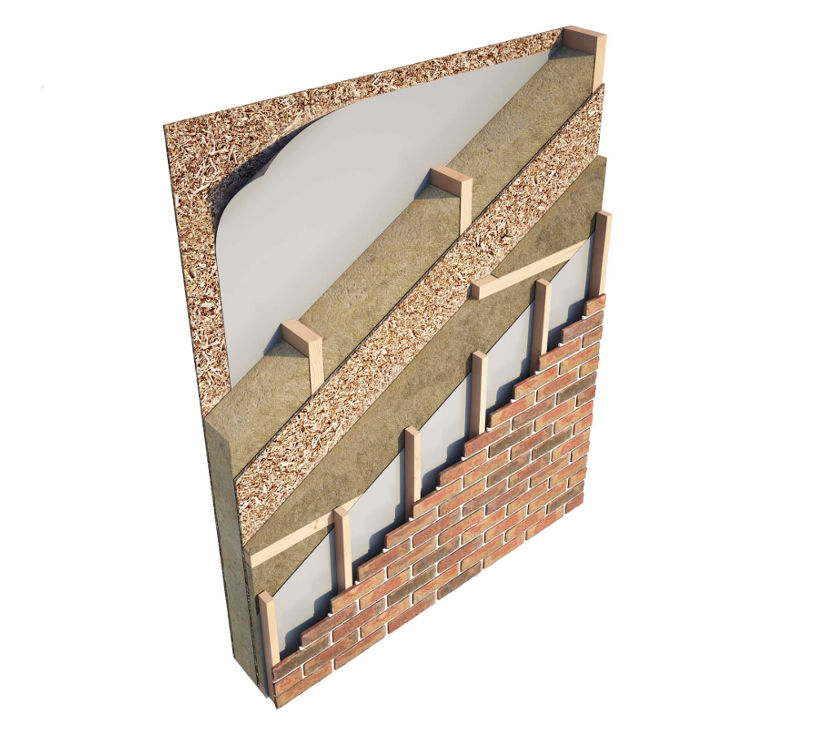

Устройство наружных стен
OSB
Пленка пароизоляции
Утеплитель базальтовая вата
Деревянный каркас
OSB
Контробрешетка
Утеплитель базальтовая вата
Пленка гидро/ветроизоляции
Обрешетка
Фасадная панель «Альта-Профиль»
Стеновые панели наших домов – это многослойная конструкция. В их основе лежит
деревянный каркас 45Х145 миллиметров,
заполненный утеплителем - 150-миллиметровым слоем базальтовой ваты.
С внутренней стороны к каркасу крепится легкая, но прочная плита OSB, по пленке
пароизоляции.
С наружней стороны каркас обшивается OSB плитой, поверх которой крепится 40 мм слоя
базальтовой ваты.
Утеплитель защищается гидро/ветрозащитной пленкой, поверх которой по обрешетке
крепятся фасадные панели или вспененных сайдинг «Альта Профиль» имитирующие кирпичную кладку или деревянный сайдинг
4

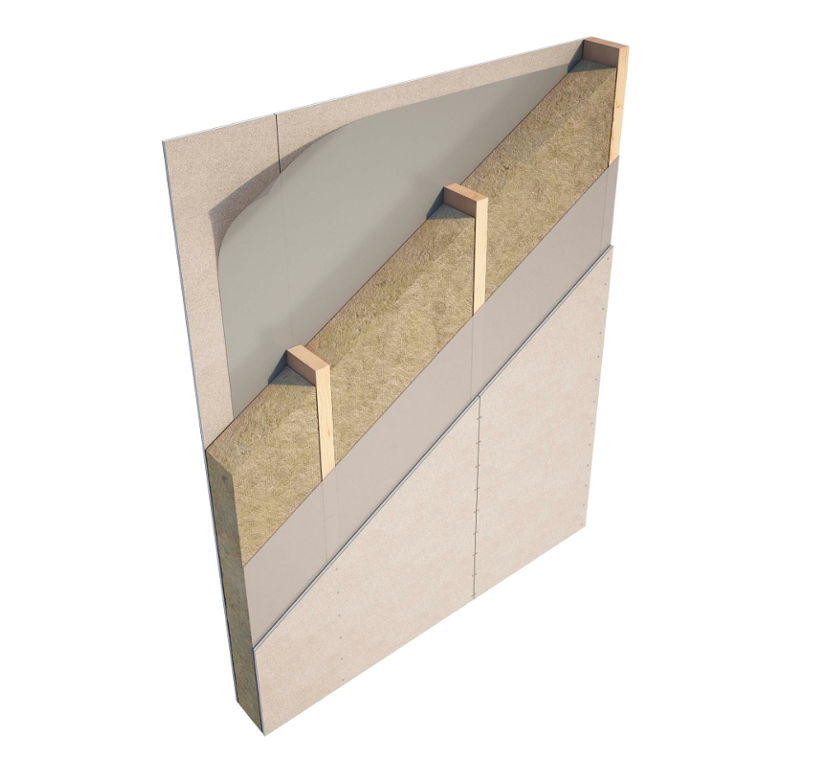

УСТРОЙСТВО Перегородок
Гипсокартон
Пленка ПЭ
Каркас
Утеплитель
Пленка ПЭ
Гипсокартон
Основанием межкомнатных перегородок служит деревянный каркас 45Х95 миллиметров.
В качестве звукоизоляции используется 100 мм слой базальтовой ваты. С обеих сторон
крепится ПЭ пленка.
Финальный слой - гипсокартон.
5

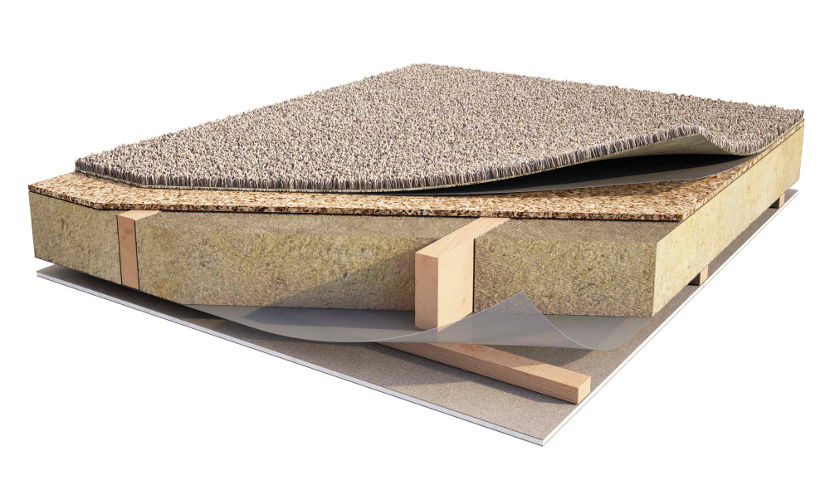

УСТРОЙСТВО МЕЖЭТАЖНЫХ ПЕРЕКРЫТИЙ
Ковролин
Подложка
OSB
Каркас
Утеплитель
Пленка ПЭ
Обрешетка
Гипсокартон
Для строительства перекрытий между этажами используется деревянные лаги 45х195 мм или
фермы "ДСК",
заполненные 200 мм слоем утеплителя из базальтовой ваты.
Под него стелется ПЭ пленка, а сверху кладется OSB.
6

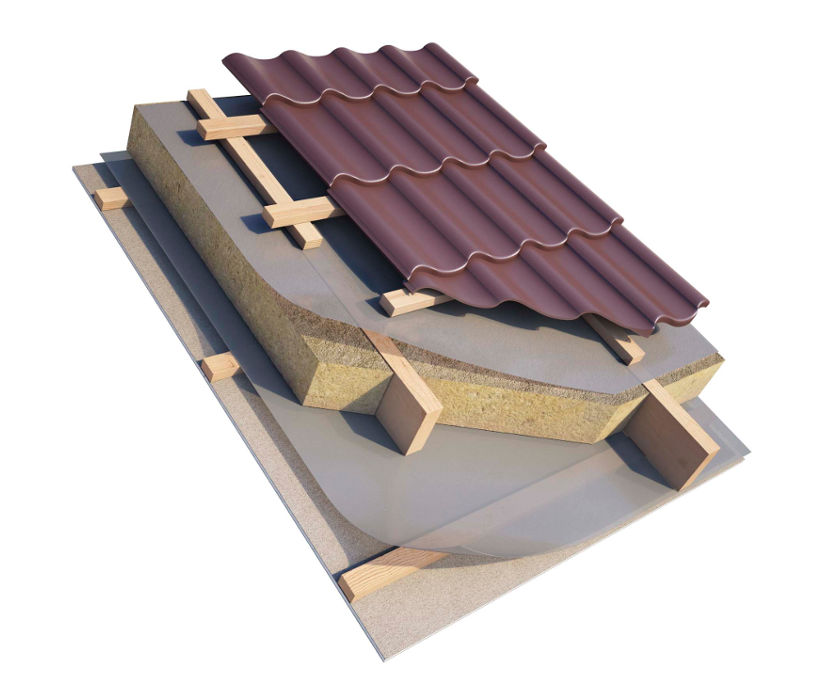

УСТРОЙСТВО КРОВЛИ / МЕТАЛЛО-ЧЕРЕПИЦА
Металлочерепица
Обрешетка
Контробрешетка
Пленка гидро/ветрозащиты
Деревянные стропила
Утеплитель базальтовая вата
150мм
Пленка пароизоляции
Обрешетка
Отделка
потолка
В качестве кровельного материала используем металлочерепицу.
Пароизоляционные пленки и утеплитель обеспечивают необходимый комфортный климат
внутри помещений под кровлей.
Между обрешеткой и черепицей оставлен вентилируемый зазор, благодаря которому
из-под кровельного покрытия удаляется насыщенный паром воздух, для избегания образования конденсата.
